Ecuación de Conducción de calor Tridimensional General (VII)

Para demostrar la aplicación de la ecuación de la ecuación general de conducción de calor tridimensional, permitamos reducirla en dos de los problemas que consideramos con anterioridad, con el fin de mostrar que nos proporciona como resultado la misma ecuación diferencial que antes obtuvimos.

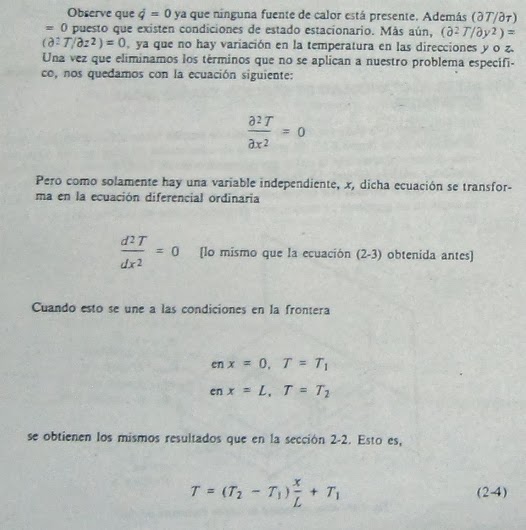

Considere el problema de conducción de calor unidilemsional en condiciones de estado estacionario, en una pared plana que tiene conductividad térmica constante y sin fuentes de calor.

Partimos de la ecuación 2-32, la ecuación general tridimensionalen coordenadas rectangulares par aun material de conductividad térmica constante.
