CALOR Y LA PRIMERA LEY DE LA TERMODINAMICA - Problema 9

 Un recipiente de aluminio de 300g contiene 200g de agua a 10º C. Si se vierten 100 g más de agua, pero a 100º C, calcular la temperatura final de equilibrio del sistema. R: 34.6º C.
Publicar un comentario

Conducción radial de calor a través de una esfera hueca

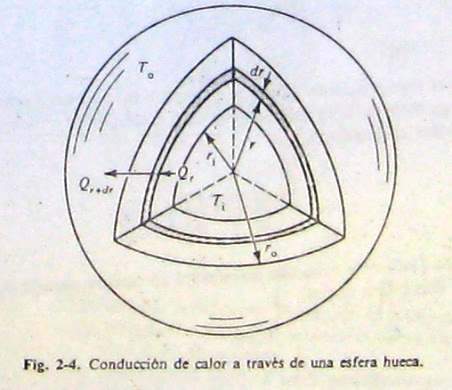

Además del problema de la pared plana, hay otros dos problemas básicos unidimensionales  de estado estacionario que consideramos: Dichos problemas son el caso de un cilindro hueco tan largo que las pérdidas en los extremos son desperciables, o bien que sus extremos se encuentran aisladas para evitar pérdida y, además, el caso de una esfera hueca. En ambos problemas, se mantiene constante la temperatura de las superficies interior y exterior. En primer lugar, considere la esfera hueca, como se aprecia en esta figura.

Atacamos este problema haciendo un balance de energía en un elemento diferencial de volumen, con el fin de determinar la ecuación diferencial apropiada. Observando que la conducción térmica es constante, que existen condiciones de estado estacionario y que no hay fuentes de calor, escribimos el balance de energía:
